산업용 연마 및 촉매 공정에서는 최종 제품을 오염시키지 않으면서 극한의 기계적 응력, 고온 및 부식성 화학 환경을 견딜 수 있는 소재가 필요합니다. 세라믹 제조와 광업에서 석유화학 정제 및 첨단 배터리 생산에 이르기까지 다양한 분야에서 엔지니어와 조달 전문가들은 내구성, 효율성, 순도를 모두 갖춘 연마재를 끊임없이 찾고 있습니다. 알루미나 세라믹 볼이라고도 불리는 알루미나 구는 이러한 까다로운 용도에 가장 다목적으로 활용되는 솔루션 중 하나로 부상했습니다. 주로 산화알루미늄(Al₂O₃)으로 구성된 이 정밀 가공된 구는 기존 강철이나 유리 매체가 결코 따라올 수 없는 경도, 밀도, 화학적 불활성이라는 독특한 조합을 제공합니다.
알루미나 구는 모스 경도가 약 9이고, 밀도가 3.6~3.9 g/cm³이며, 탁월한 화학적 안정성을 지닌 고순도 알루미나 세라믹 구로, 볼 밀의 분쇄 매체, 석유화학 반응기의 촉매층 지지체, 그리고 12개 이상의 산업 분야에서 미세 분말 가공에 널리 사용됩니다.
알루미나 구의 광범위한 적용 분야는 다양한 성능 요구 사항에 대한 적응성을 반영합니다. 알루미나 함량 등급은 75%부터 99%까지, 직경은 0.5mm에서 120mm까지 제공되며, 이러한 세라믹 볼은 특정 분쇄 강도, 순도 및 비용 목표에 맞춰 제작될 수 있습니다. 알루미나 세라믹 볼의 세계 시장은 2025년 기준 약 18억 달러 규모 또한 2034년까지 35억 달러에 달할 것으로 전망되며, 연평균 복합 성장률(CAGR)은 7.69%를 기록할 것으로 예상됩니다. 이러한 지속적인 성장은 전 세계 산업 공정에서 이 소재가 차지하는 비중이 점점 커지고 있음을 보여줍니다.
목차
- 알루미나 구슬이란 무엇이며, 어떻게 제조되나요?
- 알루미나 세라믹 볼의 주요 물리적 및 화학적 특성은 무엇인가요?
- 알루미나 구의 주요 산업용 용도는 무엇인가요?
- 용도에 맞는 알루미나 구슬 등급을 선택하는 방법
- 알루미나 세라믹 볼의 시장 전망은 어떠한가?

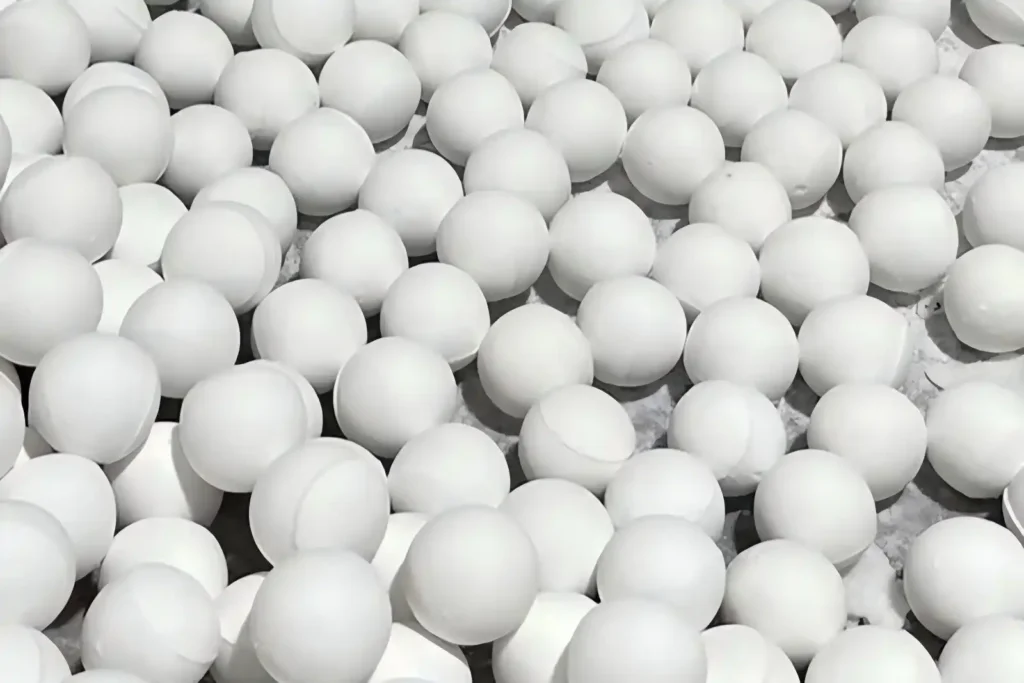

알루미나 구슬이란 무엇이며, 어떻게 제조되나요?
알루미나 구는 고순도 알루미늄 산화물 분말을 성형 및 고온 소결 공정을 거쳐 제조된 구형의 연마 및 지지 매체로, 치밀한 α-Al₂O₃ 결정 구조를 지닌 세라믹 볼을 생산하여 뛰어난 경도, 내마모성 및 열적 안정성을 제공합니다.
알루미나 구의 생산은 원료의 신중한 선별에서 시작됩니다. 고순도 산업용 알루미나 분말이 주원료로 사용되며, 여기에 소량의 실리카, 희토류 금속 산화물 및 소결 보조제가 첨가되어 최종 미세구조와 성능 특성에 영향을 미칩니다. 원료 분말은 성형 전에 균일한 일관성을 확보하기 위해 엄격한 입자 크기 정제 공정을 거칩니다. 성형 단계에서는 구의 초기 형상과 밀도가 결정되며, 목표 알루미나 등급에 따라 두 가지 주요 공정 중 하나를 따릅니다.
등압 성형은 고순도 등급, 특히 95%에서 99% 알루미나를 함유한 제품에 선호되는 공정입니다. 이 공정에서는 분말을 유연한 금형에 충전한 후 모든 방향에서 균일한 고압을 가함으로써, 밀도가 매우 일관되고 내부 결함이 최소화된 생체를 얻게 됩니다. 이렇게 압축된 구형체는 1600°C를 초과하는 온도에서 소결되며, 이 과정에서 분말 입자들은 고체 상태 확산을 통해 융합되어 안정된 α-Al₂O₃ 커런덤 상으로 변환됩니다. 이러한 고온 처리를 통해 기공률이 거의 제로에 가깝고, 최대 경도와 뛰어난 기계적 강도를 지닌 제품이 생산됩니다.
92% 알루미나와 같은 중급 등급의 경우, 압연 또는 성형 공정이 더 일반적으로 사용됩니다. 분말을 유기 결합제와 혼합한 후 회전식 과립기나 볼 성형기에 투입하면, 이곳에서 과자 제조 과정과 유사한 회전 작용을 통해 점차 구형으로 형성됩니다. 성형된 구형 입자는 건조된 후 비슷한 고온에서 소결됩니다. 이 방법은 비용 효율성이 더 높지만, 일반적으로 등압 성형 방식에 비해 밀도가 약간 낮고 잔류 기공률이 더 높습니다. 성형 방식에 관계없이 모든 알루미나 구형 입자는 밀도 측정, 경도 시험, 마모율 평가, 화학 조성 검증 등을 포함한 엄격한 품질 관리 검사를 거칩니다. ASTM C1327 및 ISO 14703과 같은 표준.
제어된 소결 공정은 원하는 결정 구조를 얻는 데 핵심적인 역할을 합니다. 1400°C 이상의 온도에서, 알루미나의 전이 상은 α-Al2O3로 비가역적으로 변환되는데, 이는 육각 밀집 배열의 산소 격자를 특징으로 하며, 알루미늄 이온이 팔면체 틈새의 3분의 2를 차지하는 열역학적으로 안정된 형태입니다. 이 결정 구조 덕분에 이 소재는 뛰어난 경도와 화학적 안정성을 자랑합니다. 최종 입자 크기는 일반적으로 표준 등급의 경우 2~8 마이크로미터, 고순도 변형의 경우 1~3 마이크로미터이며, 입자가 미세할수록 일반적으로 기계적 강도가 높아지고 마모율이 낮아집니다.
알루미나 세라믹 볼의 주요 물리적 및 화학적 특성은 무엇인가요?
알루미나 구는 모스 경도 8~9.2, 비중 3.27~3.90, 고순도 등급의 경우 2000 MPa를 초과하는 압축 강도, 0.02% 미만의 수분 흡수율, 산 및 알칼리에 대해 거의 완전한 화학적 불활성을 보이며, 알루미나 함량에 따라 최대 사용 온도는 1700°C에 달합니다.
알루미나 구의 물리적 특성은 알루미나 함량에 따라 체계적으로 달라지며, 아래 표는 상업적으로 중요한 등급 전반에 걸친 주요 매개변수를 요약한 것입니다. 이 값들은 제조사의 기술 사양 및 업계 참고 자료를 바탕으로 작성됨 알루미나 함량이 75%에서 99%에 이르는 전체 범위를 포괄합니다.
| 속성 | 75% Al₂O₃ | 85% Al₂O₃ | 90% Al₂O₃ | 92% Al₂O₃ | 95% Al₂O₃ | 99% Al₂O₃ |
| 모스 경도 | 8 | 8 | 9 | 9 | 9 | 9.2 |
| 비중 (g/cm³) | 3.27 | 3.50 | 3.55 | 3.60 | 3.65 | 3.70+ |
| 수분 흡수율 (%) | 0.02 | 0.02 | 0.02 | 0.01 | 0.01 | 0.01 |
| Fe₂O₃ 함량 (%) | 0.5 | 0.2 | 0.01 | 0.01 | 0.01 | 0.01 |
| 마모율 (%) | 0.20 | 0.20 | 0.20 | 0.15 | 0.10 | 0.10 |
| 압축 강도 (MPa) | 90+ | 120+ | 150+ | 2000+ | 2250+ | 180+* |
경도는 연마 공정에 있어 가장 직접적인 영향을 미치는 특성입니다. 모스 경도가 커런덤에 근접하며 다이아몬드, 입방형 질화붕소, 실리콘 카바이드 다음으로 높은 알루미나 구는 대부분의 산업용 광물 및 세라믹 원료를 효과적으로 연마할 수 있습니다. 3.27에서 3.90 g/cm³ 이상에 이르는 높은 비중은 회전하는 분쇄기 내에서 강력한 운동 에너지를 발생시키기에 충분한 질량을 제공하여, 효율적인 입자 크기 감소를 보장합니다. 약 7.8 g/cm³인 강철 볼보다 밀도는 낮지만, 알루미나 구는 뛰어난 경도와 현저히 감소된 오염도를 통해 이를 상쇄합니다.
낮은 마모율은 이 제품의 결정적인 경제적 이점입니다. 고품질 알루미나 구슬은 마모 손실률이 0.10%에 불과하여, 1톤의 원료를 처리할 때마다 분쇄 매체의 극히 일부만 소모됩니다. 이로 인해 매체 교체 주기가 연장되고, 기계 가동 중단 시간이 줄어들며, 제품 흐름으로 유입되는 이물질 발생을 현저히 제한합니다. 등방성 압축 등급의 거의 제로에 가까운 수분 흡수율과 낮은 겉보기 다공성은 습식 분쇄 조건 하에서도 구조적 무결성을 유지하는 데 기여하여, 액체 침투로 인한 매체의 열화를 방지합니다.
화학적 측면에서 볼 때, 알루미나 구는 대부분의 산업 환경에서 본질적으로 불활성입니다. 고순도 등급의 경우 내산성이 98.5%를 초과하고 내알칼리성이 95% 이상에 달하므로, 이 구들은 가공 대상 물질과 반응하거나 용해되지 않습니다. 이는 전자 소재 및 배터리 분말 제조 분야에서 특히 중요한데, 이 분야에서는 강철 매체로 인한 미량의 철 오염조차도 전체 배치의 사용 불가로 이어질 수 있기 때문입니다. 고순도 알루미나 구의 산화철 함량은 일반적으로 0.01% 미만으로 유지되므로, 오염에 민감한 응용 분야에 적합한 무철·비자성 솔루션으로 활용됩니다.
열적 특성은 알루미나 구의 활용 범위를 상온 분쇄를 넘어 더욱 확장시킵니다. 최대 사용 온도는 저급 제품의 경우 약 1480°C에서 99% 알루미나 조성물의 경우 1700°C 이상에 이릅니다. 이러한 내열성과 섭씨 1도당 약 8.0 × 10⁻⁶의 열팽창 계수가 결합되어, 이 구형 입자들은 암모니아 및 수소 플랜트의 증기 개질기 및 시프트 변환기를 포함한 고온 반응기에서 촉매층 지지체로 사용하기에 적합합니다.
알루미나 구의 주요 산업용 용도는 무엇인가요?
알루미나 구슬은 크게 두 가지 기능적 범주에서 사용됩니다. 첫째, 세라믹, 광업, 코팅, 전자, 배터리 소재 분야 등에서 입자 크기 감소를 위한 볼 밀 및 교반식 미디어 밀의 분쇄 매체로 사용되며, 둘째, 석유화학, 비료, 가스 처리 산업 분야의 고정층 반응기, 흡착탑, 건조 시스템에서 불활성 촉매 지지체 매체로 사용됩니다.
알루미나 구의 소비량 중 대부분은 연마 매체 용도로 사용됩니다. 세라믹 산업에서 알루미나 구는 타일 본체, 위생기기, 식기류 생산에 사용되는 장석, 석영, 카올린 및 기타 원료의 습식 및 건식 분쇄를 위한 표준 매체입니다. 알루미나 볼은 철분 오염이 거의 없어, 강철 분쇄 매체로는 달성할 수 없는 완성된 세라믹 제품의 백색도와 반투명도를 유지해 줍니다. 마찬가지로, 유약 및 프릿 제조 과정에서 알루미나 볼은 입자 크기 분포를 균일하게 하고, 생산 배치 전반에 걸쳐 일관된 색상 발현을 보장합니다.
광업 및 광물 가공 분야 역시 중요한 응용 분야 중 하나입니다. 탄산칼슘, 규산지르코늄, 활석, 중정석과 같은 광석은 하류 산업에서 요구하는 입자 크기를 얻기 위해 미세 분쇄 공정이 필요합니다. 고밀도와 높은 경도를 지닌 알루미나 구는 효율적인 분쇄를 가능하게 할 뿐만 아니라, 다른 분쇄 매체를 빠르게 손상시키는 마모에도 강합니다. 유리 및 반도체 산업용 석영 분말 생산 과정에서 알루미나 분쇄 볼은 실리콘 및 철 오염을 최소화하여 최종 실리카 제품의 품질을 직접적으로 향상시키는 능력 덕분에 선호됩니다.
전자 및 에너지 저장 분야는 고순도 알루미나 구의 주요 소비처로 점점 더 중요해지고 있습니다. 리튬 코발트 산화물, 리튬 인산철, 흑연과 같은 리튬 이온 배터리 양극 및 음극 소재는 극도로 청정한 환경에서 정밀한 미크론 단위의 입자 크기로 분쇄되어야 합니다. 금속 분쇄 매체를 사용하면 철 및 기타 금속 오염 물질이 유입되어 전기화학적 성능이 저하됩니다. Al₂O₃ 함량이 99% 이상인 고순도 알루미나 볼은 배터리 소재 가공에 요구되는 엄격한 순도 기준을 충족하는 비금속성 저마모 대체재를 제공합니다. 동일한 원리가 다층 세라믹 커패시터(MLCC)용 유전체 분말 및 인덕터 부품용 페라이트 분말의 생산에도 적용됩니다.
석유화학 및 화학 공정에서 불활성 알루미나 구는 분쇄 매체가 아닌 촉매층 지지체 역할을 합니다. 촉매 개질, 수소 처리, 암모니아 합성 및 메탄올 생산에 사용되는 고정층 반응기에서는, 알루미나 볼 층을 촉매층의 상하부에 배치하여 기계적 지지력을 제공하고, 기체 및 액체 흐름을 균일하게 분배하며, 촉매를 물리적 손상 및 오염으로부터 보호합니다. Al2O3 함량이 95%에서 99%인 고알루미나 불활성 볼은 석유화학 공정의 특징인 고온, 고압 및 수소, 증기, 산성 가스를 포함한 부식성 환경을 견딜 수 있는 능력 덕분에 이러한 용도에 지정됩니다. 이 비활성 알루미나 세라믹 볼 부문만으로도 2033년까지 전 세계 시장 규모가 약 3억 3,900만 달러에 달할 것으로 전망되며, 연평균 성장률(CAGR)은 6.19%로 확대될 것으로 보인다., 이는 정유, 천연가스 처리 및 비료 생산 시설의 수요에 힘입은 결과입니다.
그 밖에도 코팅, 안료 및 제약 분야로 응용 범위가 확대되고 있습니다. 페인트 및 코팅 제조 과정에서 알루미나 구는 안료 입자를 분산 및 분쇄하여 요구되는 착색력, 은폐력 및 색상 균일성을 확보합니다. 알루미나 구의 화학적 안정성 덕분에 분쇄 공정 중에도 안료의 화학적 성질이 변하지 않으며 변색이 발생하지 않습니다. 제약 제조 분야에서는 알루미나 매체를 사용하여 활성 제약 성분을 미크론화하는데, 이 과정에서 규제 준수를 위해 금속 오염을 엄격히 방지해야 합니다.
용도에 맞는 알루미나 구슬 등급을 선택하는 방법
알루미나 구의 등급 선정은 다음 네 가지 주요 요인에 따라 결정됩니다. 최종 분쇄 제품의 요구 순도 수준, 가공 대상 물질의 경도 및 마모성, 공정의 작동 온도, 그리고 특정 용도에 대해 수용 가능한 비용 대비 성능의 균형 등이며, 92% 알루미나 등급은 일반 산업용 분쇄 분야에서 가장 널리 채택된 최적의 균형을 제공합니다.
선정 과정에서 순도 요건은 가장 우선적으로 고려해야 할 기준이 되어야 합니다. 전자 세라믹, 리튬 배터리 소재, 고백색도 세라믹 유약 등 제품 오염 허용 한계가 낮은 용도의 경우, 알루미나 함량이 95% 미만인 제품은 사용하지 않는 것이 좋습니다. 99% 등급은 가격이 더 비싸지만, 철 함량을 0.02% 미만으로, 실리카 함량을 0.2% 미만으로 유지해야 하는 경우에는 필수적입니다. 미량의 실리카 및 철분 혼입이 허용되는 일반 세라믹 원료 분쇄, 광물 분쇄 및 시멘트 생산의 경우, 75%~92% 알루미나 등급은 처리 톤당 비용을 상당히 낮추면서도 충분한 경도를 제공합니다.
분쇄 대상 물질의 경도는 필요한 알루미나 함량에 직접적인 영향을 미칩니다. 탄산칼슘, 점토, 활석과 같이 비교적 연한 물질을 가공할 때는 75%~90% 등급의 알루미나 구슬을 사용하면 충분한 내마모 수명을 확보할 수 있습니다. 그러나 석영, 장석, 지르콘 모래, 실리콘 카바이드와 같은 연마성 광물의 경우, 초기 구매 비용은 더 높지만 92%에서 95% 등급 알루미나의 더 높은 경도와 더 낮은 마모율 덕분에 경제적으로 타당합니다. 알루미나 함량이 높을수록 매체 소모량이 줄어들고 교체 빈도가 낮아져 톤당 장기 비용을 절감할 수 있습니다.
작동 온도는 추가적인 제약 요인이 됩니다. 상온에서 진행되는 습식 또는 건식 분쇄 공정에서는 모든 알루미나 등급이 안정적으로 성능을 발휘합니다. 그러나 구형 입자가 1400°C 이상의 온도에 노출되는 촉매층 지지체 용도의 경우, 95% 및 99% 등급만이 필요한 내화성과 연화 저항성을 제공합니다. 99% 등급은 작동 온도가 1500°C에 근접하거나 이를 초과하는 암모니아 및 수소 플랜트의 2차 개질기 및 증기 메탄 개질기를 포함하여, 가장 까다로운 고온 반응기 환경에 적합하도록 지정되어 있습니다.
알루미나 구의 크기도 중요하며, 이는 분쇄 장비와 목표 입자 크기에 따라 결정됩니다. 0.5mm에서 5mm 범위의 작은 구는 교반식 미디어 밀 및 애트리터에 사용되어 서브미크론 수준의 입자 크기까지 초미세 분쇄를 수행합니다. 10mm에서 30mm 범위의 중간 크기 구는 세라믹 원료 및 광물을 처리하는 기존 볼 밀에 적합합니다. 40mm에서 80mm 이상에 이르는 대형 구슬은 시멘트 밀의 거친 분쇄 단계와 촉매층 지지층에 사용되며, 이 경우 더 큰 직경이 가스 흐름을 고르게 분산시키고 촉매 입자가 층을 통해 아래로 이동하는 것을 방지하는 데 도움이 됩니다.
가성비 분석은 단순히 구매 가격뿐만 아니라 전체 수명 주기를 고려해야 합니다. 간단한 비교를 통해 이러한 상충 관계를 확인할 수 있습니다. 92% 알루미나 볼은 75% 등급 볼보다 톤당 가격이 2~3배 더 비쌀 수 있지만, 마모율은 절반 이하로 낮을 수 있습니다. 즉, 수명이 2배 이상 길며, 그에 비례하여 오염 발생량도 줄어듭니다. 고백도 제품을 생산하는 세라믹 타일 제조업체의 경우, 매체 비용의 증가는 결함률 감소와 매체 교체로 인한 가동 중단 시간 단축을 통해 충분히 상쇄되고도 남습니다.
알루미나 세라믹 볼의 시장 전망은 어떠한가?
전 세계 알루미나 세라믹 볼 시장은 배터리 소재, 석유화학 및 첨단 세라믹 분야의 수요 확대에 힘입어 성장할 것으로 전망되며, 아시아태평양 지역이 생산과 소비 모두에서 가장 큰 비중을 차지할 것으로 보인다.
여러 시장 조사 결과에 따르면, 향후 10년 동안 알루미나 세라믹 볼 시장은 견조한 성장세를 보일 것으로 전망됩니다. 세라믹, 시멘트, 광업과 같은 전통 산업 분야의 꾸준한 수요가 안정적인 기반을 형성하는 한편, 리튬이온 배터리 소재 가공, 반도체 제조, 환경 기술 분야의 새로운 응용 분야가 추가적인 성장 동력을 제공하고 있습니다. 전기차 및 에너지 저장 시스템으로의 전환에 따라 오염이 없는 미세 분쇄가 필요한 양극 및 음극 분말의 물량이 크게 증가했으며, 이는 고순도 알루미나 분쇄 매체의 소비 증가로 직접 이어지고 있다.
석유·가스, 석유화학 및 비료 산업에서 촉매 지지체 역할을 하는 불활성 알루미나 세라믹 볼 부문도 이와 유사한 성장 추세를 보이고 있습니다. 2025년 전 세계 불활성 알루미나 세라믹 볼 매출액은 약 10억 5천만 위안(약 1억 4,400만 달러)으로 추산되었으며, 연평균 성장률(CAGR) 3.9%을 기록하며 2032년에는 13억 7,400만 위안에 달할 것으로 전망됩니다. 이 시장은 소비재이며 교체를 중심으로 한 수요 모델을 특징으로 하는데, 이는 반응기층 내의 불활성 볼이 플랜트 정기 점검 기간 동안 주기적으로 교체되어야 하기 때문이다. 특히 아시아와 중동 지역의 대규모 정유 및 석유화학 프로젝트는 지속적인 조달 물량을 창출하고 있다.
지리적으로 볼 때, 아시아-태평양 지역은 알루미나 구의 생산과 소비 모두에서 주도적인 위치를 차지하고 있습니다. 중국 한 나라만으로도 전 세계 생산 능력의 상당 부분을 차지하며, 주요 생산 거점은 산동성, 장시성, 광둥성에 위치해 있습니다. 이 지역은 보크사이트 채굴, 알루미나 정제, 세라믹 분말 가공은 물론 세라믹, 전자, 화학 분야의 최종 제품 제조에 이르기까지 통합된 공급망의 이점을 누리고 있습니다. 북미와 유럽은 성숙한 기술 주도형 시장으로, 수요가 첨단 제조 및 특수 화학 분야에 사용되는 고순도 등급 제품으로 쏠려 있습니다.
몇 가지 트렌드가 경쟁 구도를 형성하고 있습니다. 최종 사용자들이 저순도 대체재에 비해 92%에서 99% 알루미나 볼이 갖는 총 소유 비용(TCO)상의 이점을 점점 더 인식함에 따라, 알루미나 함량이 더 높은 등급으로의 뚜렷한 전환이 나타나고 있습니다. 제조업체들은 더 미세한 입자 구조, 더 낮은 기공률, 그리고 더 일관된 성능을 갖춘 구체를 생산하기 위해 첨단 등방성 압축 장비와 정밀 소결 제어 기술에 투자하고 있습니다. 생체의학용 세라믹 볼이나 반도체 공정을 위한 초고순도 구와 같은 틈새 시장용 맞춤형 제품은 새롭게 부상하는 분야입니다. 비금속성, 재활용 가능, 저오염 가공 매체를 선호하는 환경 규제는 알루미나 구 제품에 대한 장기적인 수요 추세를 더욱 공고히 하고 있습니다.
